Čištění otvoru pro kotvení: proč je nezbytné a jak ho správně provést
Proč na čištění vrtaného otvoru vůbec záleží
Při vrtání otvoru do betonu, zdiva nebo jiného stavebního materiálu vzniká v otvoru vrtný prach – jemné částice materiálu, které se usazují na stěnách i na dně díry. Pokud se tento prach před osazením kotvy neodstraní, výrazně to snižuje únosnost celého kotvení. Platí to zejména pro:
• Chemické kotvy (lepené kotvy) – prach vytváří na stěnách otvoru bariéru, která brání správnému kontaktu a adhezi pryskyřice k podkladovému materiálu. Nosnost spoje tak může klesnout i o desítky procent.
• Mechanické kotvy (expanzní, zatloukací) – prach a úlomky brání správné expanzi pouzdra kotvy, což vede k nerovnoměrnému nebo nedostatečnému roztažení a tím i ke snížení únosnosti.
U staticky významných spojů (kotvení konstrukcí, ocelových sloupů, zábradlí, závěsných systémů apod.) může nedostatečné čištění otvoru vést až k selhání kotvení.
Standardní postup čištění otvoru
Výrobci chemických kotev (Hilti, fischer, Würth a další) obvykle předepisují tzv. metodu foukání – kartáčování – foukání (anglicky "blow-brush-blow"), případně vícenásobný cyklus podle hloubky a průměru otvoru. Postup vypadá takto:
1. Vyvrtání otvoru na správný průměr a hloubku
Otvor se vrtá podle technického listu konkrétní kotvy – jiný průměr a hloubka platí pro chemické a jiný pro mechanické kotvy.
2. Profouknutí otvoru (1. krok)

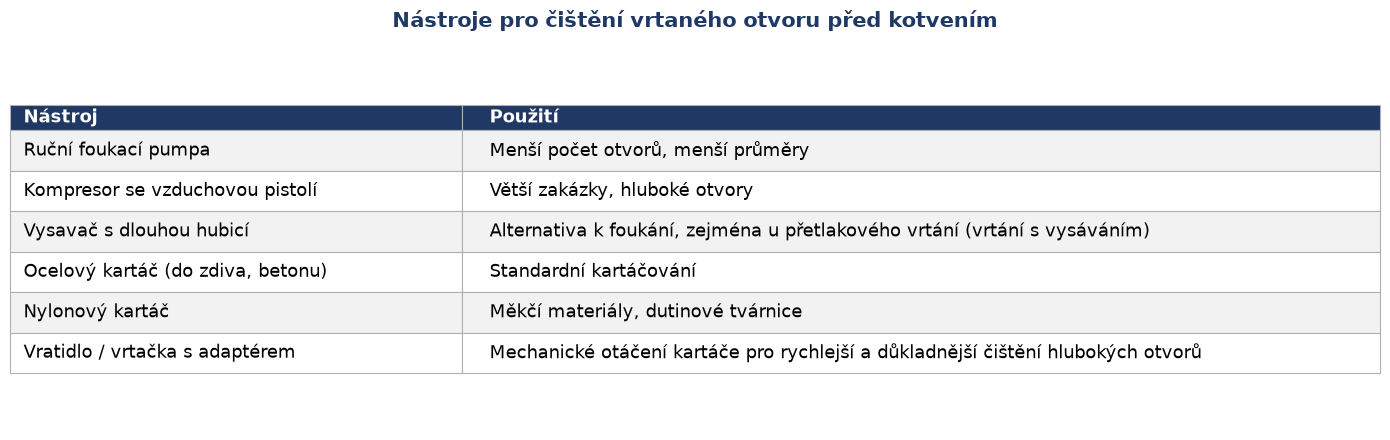

Otvor se profoukne stlačeným vzduchem (ruční pumpičkou, kompresorem nebo foukací trubicí) od dna směrem ven, aby se odstranil hrubý prach a úlomky.
3. Vykartáčování otvoru (2. krok)
Pomocí ocelového nebo nylonového kartáče o správném průměru (odpovídajícím průměru vrtáku) se otvor důkladně vykartáčuje – kartáč musí projít až na dno otvoru a projevovat mírný odpor o stěny, aby skutečně odstranil ulpělý prach.
4. Opětovné profouknutí (3. krok)
Otvor se znovu profoukne, aby se odstranil prach uvolněný kartáčováním.
5. Opakování cyklu
U hlubších otvorů nebo přísnějších aplikací (např. seizmické oblasti, vysoce zatížené kotvy) se celý cyklus foukání–kartáčování–foukání opakuje vícekrát (typicky 2–4×), dle pokynů výrobce v technickém listu nebo ETA schválení.
Důležité je použít kartáč přesně odpovídajícího průměru danému vrtáku – příliš malý kartáč otvor nevyčistí, příliš velký se do otvoru nevejde nebo neotře stěny dostatečně.
Specifika podle typu podkladu
• Plný beton – standardní cyklus foukání-kartáčování-foukání, u hlubších a vysoce zatížených kotev opakovaně.
• Dutinové cihly, tvárnice (např. Porotherm, YTONG) – zde se často používá sítko (kotvicí síťka/perforovaná vložka), protože prach a pryskyřice by jinak unikaly do dutin. Čištění je nutné provádět opatrně, aby se nepoškodily tenké stěny dutin.
• Jádrové vrty (velké průměry) – vzhledem k hloubce a objemu prachu se doporučuje mechanické čištění (rotující kartáč na tyči, průmyslový vysavač).
Kontrola kvality po vyčištění
Před zahájením aplikace chemické kotvy nebo osazením mechanické kotvy je vhodné zkontrolovat:
• otvor je suchý (pokud výrobce nepožaduje jinak – některé systémy fungují i do vlhkého/mokrého otvoru, je to ale třeba ověřit v technickém listu),
• na stěnách nejsou viditelné zbytky prachu (lze ověřit otřením bílým hadříkem nebo papírem),
• otvor má správnou hloubku a průměr i po vyčištění (kartáčování materiál neubírá, ale je dobré hloubku znovu ověřit).
Časté chyby při čištění otvorů
1. Vynechání kartáčování – pouhé profouknutí nestačí, protože vzduch neodstraní prach ulpělý na stěnách.
2. Použití nesprávného průměru kartáče – příliš malý kartáč nedosáhne na stěny otvoru.
3. Nedostatečný počet cyklů u hlubokých otvorů nebo u přísnějších aplikací vyžadujících seizmické schválení.
4. Čištění v opačném pořadí (nejprve kartáč, pak jen jedno profouknutí) – správně má cyklus končit profouknutím, aby se odstranil i prach uvolněný kartáčem.
5. Ignorování pokynů konkrétního výrobce – počet cyklů a metoda se liší podle typu pryskyřice, průměru a hloubky otvoru i typu podkladu; vždy je nutné řídit se aktuálním technickým listem (TDS) a ETA schválením daného produktu.
Shrnutí
Čištění otvoru je sice zdánlivě drobný krok v procesu kotvení, ale z hlediska výsledné únosnosti spoje patří k nejkritičtějším. Standardem je metoda foukání – kartáčování – foukání, prováděná s nástroji odpovídajícího průměru a v počtu cyklů podle doporučení výrobce konkrétního kotvicího systému. Zanedbání tohoto kroku je jednou z nejčastějších příčin snížené nosnosti nebo selhání kotvení v praxi.
