Kotvení zábradlí: postup, materiály a zásady

Zábradlí je bezpečnostní prvek a jeho ukotvení musí odpovídat statickým požadavkům – nejde jen o estetiku, ale o to, aby uneslo zatížení osob (včetně nárazu) podle platných norem (ČSN 74 3305 pro schodiště a zábradlí). Níže je přehled postupu a možností kotvení.

1. Typy kotvení podle umístění

Kotvení shora (na vodorovnou plochu)
Sloupek se kotví do podlahy, schodišťového stupně nebo terasy. Nejčastější a nejjednodušší varianta – patka sloupku se přišroubuje přes kotevní desku.

Kotvení z boku (do svislé plochy)
Sloupek se uchycuje do boku schodišťového ramene, do zdi nebo nosníku. Používá se tam, kde není dostatek místa nebo kde je potřeba zachovat volnou šířku schodiště.

Kotvení zapuštěním (do jádra)
Sloupek se vloží do předem připravené díry v betonu a zalije se chemickou maltou nebo expanzní hmotou. Používá se zejména u venkovních zábradlí a teras, kde se nechce kotevní deska vidět.

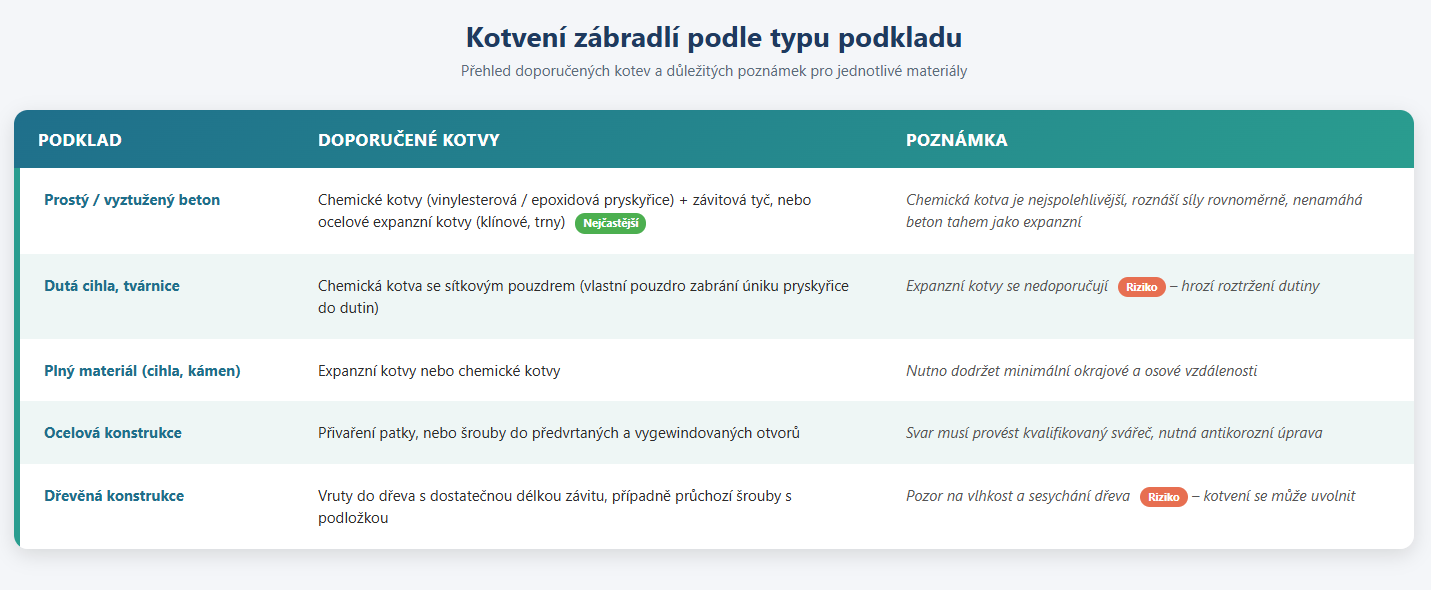

2. Podle materiálu podkladu


3. Postup kotvení (shora, do betonu – nejčastější případ)

1. Vyznačení polohy sloupků – podle projektu nebo rozteče (typicky 90–120 cm), odměřit a vyznačit středy otvorů.
2. Vrtání otvorů – příklepovou nebo vrtací kladivem s vrtákem do betonu o průměru dle použité kotvy (uvedeno v technickém listu kotvy).
3. Vyčištění otvoru – vyfoukání prachu (nejlépe vzduchovou pumpou nebo kompresorem), vykartáčování stěn otvoru. Toto je kritický krok – zbytkový prach výrazně snižuje únosnost chemické kotvy.
4. Aplikace kotvy
Expanzní kotva: zasunout do otvoru, utáhnout momentovým klíčem na předepsaný utahovací moment.
Chemická kotva: vstříknout pryskyřici od dna otvoru směrem ven (pistolí s míchací tryskou), zasunout závitovou tyč mírně rotačním pohybem, nechat vytvrdnout (čas dle teploty, obvykle 20–60 minut).
5. Usazení kotevní desky sloupku – nasadit desku na kotevní šrouby/tyče, podložit podložkami, dotáhnout matice křížem (postupně, rovnoměrně).
6. Vyrovnání svislosti – zkontrolovat vodováhou, případně doladit vymezovacími podložkami pod patku.
7. Dotažení na předepsaný moment – u konstrukčního kotvení se skutečně dodržuje utahovací moment udaný výrobcem kotvy, ne „na cit“.
8. Kontrola a zatěžovací zkouška – u zábradlí vystavených veřejnému provozu se doporučuje provést zatěžovací zkoušku vodorovnou silou (dle ČSN se počítá s vodorovným zatížením min. 0,5–1,0 kN/m podle kategorie provozu).

4. Kotvení z boku (do schodišťového stupně nebo zdi)

Postup je obdobný, liší se směr vrtání a kotevní prvek:

• Používá se boční kotevní deska nebo přímo sloupek s bočním přivařeným úchytem.
• Důležité je dodržet minimální vzdálenost otvoru od hrany konstrukce (obvykle alespoň 1,5–2× hloubka kotvení), jinak hrozí odštípnutí hrany betonu.
• U schodišťových stupňů se často používá kombinace chemické kotvy a ocelové patky tvarované do „L“.

5. Kotvení zapuštěním do jádra

1. Vyvrtat otvor o větším průměru (obvykle 1,5–2× průměr sloupku), hloubka minimálně 10–15 cm podle zatížení.
2. Vyčistit otvor, případně vložit distanční kříž, aby sloupek nedosedal přímo na dno.
3. Zasunout sloupek, vyrovnat svislost a zafixovat klíny/distančníky.
4. Zalít chemickou kotvicí maltou nebo rychletuhnoucí zálivkovou maltou (ne obyčejným betonem – ten má horší přídržnost a delší dobu tuhnutí).
5. Nechat vytvrdnout dle technického listu, poté odstranit fixační klíny a případně začistit povrch.

6. Na co nezapomenout

• Statika a normy – u veřejných budov, schodišť a teras ve výšce (zábradlí proti pádu) je nutné dodržet ČSN 74 3305, případně nechat návrh posoudit statikem. Minimální výška zábradlí je 1 m (u výšky pádu nad 12 m až 1,1 m), madlo musí unést definované vodorovné zatížení.
• Materiál kotev – venku vždy nerezové (A2/A4) nebo žárově zinkované kotvy, jinak hrozí koroze a oslabení v řádu let.
• Rozteč a okrajové vzdálenosti – dodržet minimální vzdálenost kotvy od okraje konstrukce dle technického listu výrobce, jinak hrozí vylomení.
• Utahovací moment – vždy dotahovat momentovým klíčem podle hodnoty výrobce, přetažení může poškodit závit i beton, nedotažení sníží únosnost.
• Vlhkost a mráz – chemické kotvy mají teplotní a vlhkostní omezení pro aplikaci, čtěte technický list (některé pryskyřice jsou určeny i do mokrých/zamrzlých otvorů, ale ne všechny).
• Těsnění prostupů venku – u kotvení přes hydroizolaci (terasy, balkony) je nutné prostup kotvy utěsnit proti zatékání vody do konstrukce.

7. Potřebné nářadí a pomůcky

• Příklepová vrtačka nebo vrtací kladivo + vrtáky do betonu (SDS)
• Vysavač/kompresor/vzduchová pumpa na vyčištění otvorů, drátěný kartáč
• Pistole na chemickou kotvu + míchací trysky
• Momentový klíč
• Vodováha, metr, značkovač
• Ochranné pomůcky (brýle, rukavice, respirátor při vrtání)
