Jak kotvit do duté a děrované cihly: výběr kotvy a postup

Do duté nebo děrované cihly se kotví hůř než do betonu nebo plné cihly. Cihla má uvnitř tenké přepážky a mezi nimi prázdná místa, takže klasická hmoždinka se nemá o co pořádně rozepřít. Buď se protáčí, nebo po zatížení vyjede ze zdi. Pevný spoj zvládnete, když vyberete správnou kotvu a vrtáte bez příklepu.

1. S jakou cihlou pracujete

• Děrované cihly malého formátu (např. CD bloky): mají menší svislé otvory a poměrně silné stěny. Kotví se do nich o něco snáz.
• Velkoformátové broušené a lehčené bloky (Porotherm, Heluz a podobné): mají hodně tenkých přepážek a měkký, pórovitý materiál. Tady nejčastěji selhávají levné hmoždinky.
• Plná cihla: o té článek není, stačí do ní běžné rozpěrné hmoždinky.

Jak cihlu poznáte při vrtání: Pokud vrták střídavě „propadá“ a zase klade odpor, jste v duté cihle. Červený prach znamená pálenou cihlu, šedý beton nebo maltu. Pokud nevíte, co je ve zdi, udělejte si nejdřív zkušební otvor na nenápadném místě.

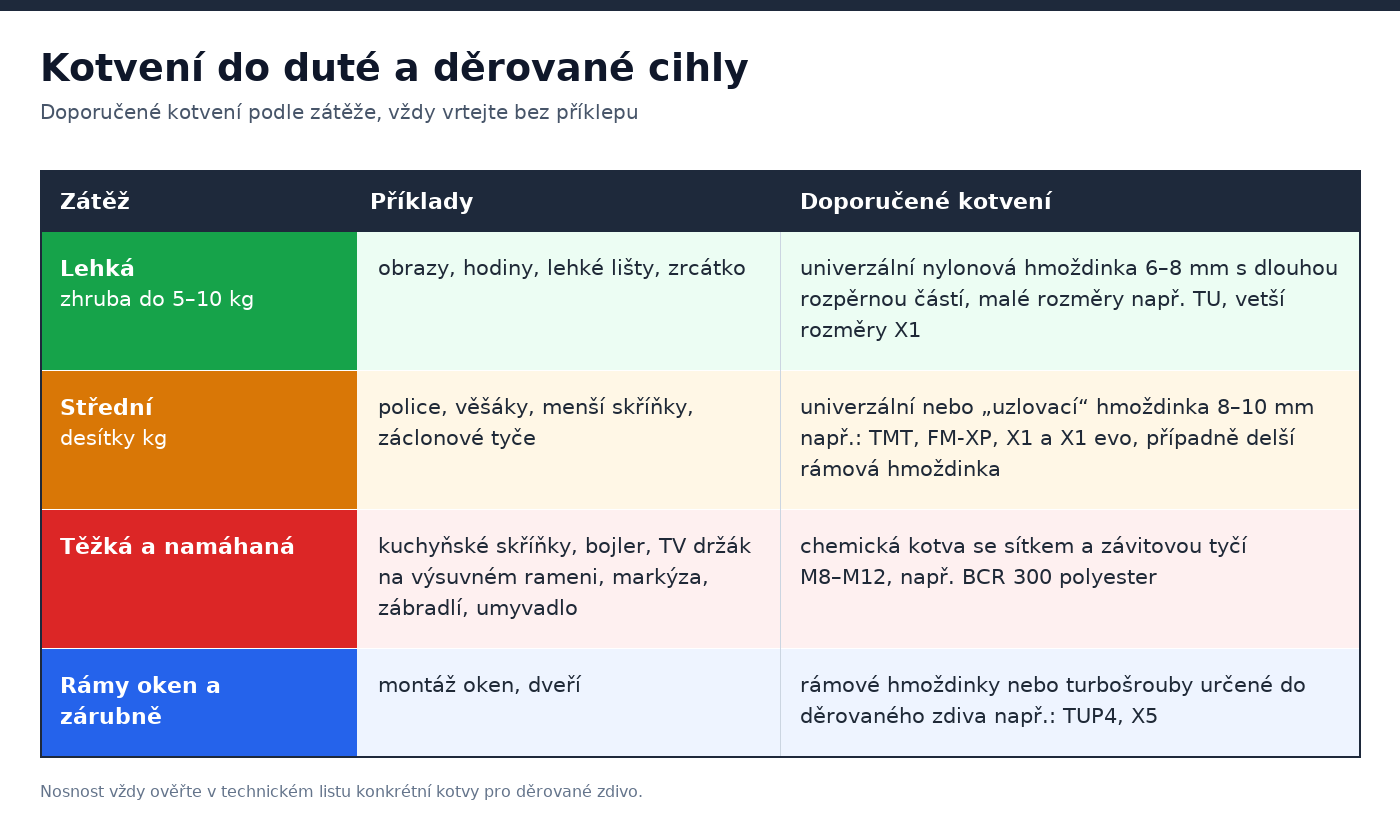

2. Co použít podle zátěže


Obecné zásady:

• Univerzální a uzlovací hmoždinky se v dutině zkroutí do „uzlu“ nebo se roztáhnou na velké délce. Díky tomu se zapřou o několik přepážek najednou. Běžné krátké rozpěrné hmoždinky pro beton se do duté cihly nehodí.
• Delší hmoždinka je lepší. Zachytí víc přepážek, proto u duté cihly volte spíš délky 50–80 mm než 30–40 mm.
• Chemická kotva se sítkem je nejspolehlivější řešení. Malta protéká sítkem do dutin a po vytvrzení v nich vytvoří pevný „hřib“.
• Sklopné kotvy a kotvy typu Molly jsou určené do sádrokartonu a tenkých dutých stěn. Do cihel se většinou nehodí, protože stěna cihly je na ně moc silná nebo naopak moc křehká.
• Nosnost vždy ověřte v technickém listu konkrétní kotvy. Výrobci ji uvádějí zvlášť pro děrovanou cihlu a výrazně se liší od hodnot pro beton.

3. Potřebné nářadí a materiál

• vrtačka nebo vrtací kladivo, na kterém jde vypnout příklep
• ostrý vrták do zdiva s průměrem přesně podle hmoždinky
• vodováha, metr, tužka
• hmoždinky a vruty, nebo sada pro chemickou kotvu (kartuše, pistole, sítka, závitové tyče, podložky a matice)
• vyfukovací balónek nebo pumpička a kartáček na čištění otvoru
• detektor kabelů a trubek, ochranné brýle

4. Postup: montáž s hmoždinkou

1. Zkontrolujte zeď. Detektorem ověřte, že v místě vrtání nevedou elektrické kabely ani trubky. Svisle nad zásuvkami a vypínači a pod nimi se vrtat nemá.
2. Označte si místa otvorů. Vyhněte se spárám mezi cihlami a nevrtejte blíž než asi 5–10 cm od rohu nebo okraje zdi.
3. Vrtejte bez příklepu. Je to nejdůležitější pravidlo celé montáže. Příklep rozbije tenké přepážky a otvor se zvětší, takže hmoždinka pak nemá oporu. Vrtejte rovně a nevykývejte vrtačkou.
4. Dodržte hloubku otvoru. Vrtejte zhruba o 10 mm hlouběji, než je délka hmoždinky. Hloubku si můžete označit páskou na vrtáku.
5. Vyčistěte otvor. Vyfoukejte z něj prach.
6. Zasuňte hmoždinku. Měla by jít dovnitř ztuha, zatlačte ji rukou nebo lehce doklepněte kladívkem. Její okraj musí být zarovnaný s povrchem zdi.
7. Vyberte správný vrut. Průměr vrutu volte podle hmoždinky: k hmoždince 6 mm vrut 4–5 mm, k hmoždince 8 mm vrut 5–6 mm, k hmoždince 10 mm vrut 6–8 mm.
Délka vrutu = délka hmoždinky + tloušťka upevňovaného předmětu + asi 1× průměr vrutu. Vrut musí projít celou hmoždinkou, jinak se hmoždinka nerozevře - nezauzluje.
8. Utáhněte vrut s citem. Jakmile ucítíte odpor, přestaňte. Pokud se hmoždinka protáčí, otvor je příliš velký. V tom případě použijte větší nebo delší hmoždinku, případně chemickou kotvu.

5. Postup: chemická kotva se sítkem

1. Připravte otvor. Vrtejte bez příklepu, průměr volte podle sítka. Běžná kombinace je sítko 12 mm pro tyč M8 a sítko 16 mm pro tyč M10–M12. Hloubka je stejná jako délka sítka, případně o pár milimetrů větší.
2. Vyčistěte otvor. Postup je vyfoukat, vykartáčovat a znovu vyfoukat. U duté cihly není čištění tak zásadní jako u betonu, ale prach v otvoru zbytečně nenechávejte.
3. Připravte kartuši. Našroubujte na ni směšovací trysku. První dávku malty vytlačte mimo otvor, dokud nemá jednotnou barvu. Teprve pak je složky správně promíchané.
4. Vložte sítko do otvoru tak, aby jeho okraj byl zarovnaný s povrchem zdi.
5. Naplňte sítko. Maltu vytlačujte od dna a trysku přitom postupně vytahujte, aby uvnitř nezůstal vzduch.
6. Vložte závitovou tyč. Zasouvejte ji pomalu a otáčejte jí, až na dno. Tyč by měla být čistá a odmaštěná. Přebytečnou maltu hned setřete.
7. Nechte maltu vytvrdit a tyč nezatěžujte. Doba vytvrzení závisí na teplotě, orientačně je to 45–90 minut při 20 °C a i několik hodin při 5 °C. Přesné časy najdete na kartuši. Pod minimální teplotou uvedenou výrobcem kotvu nepoužívejte.
8. Namontujte předmět. Nasaďte ho na tyč a přes podložku ho utáhněte maticí. Utahovací moment volte nízký podle návodu, u děrovaného zdiva je obvykle výrazně nižší než u betonu. Přetažením kotvu v cihle utrhnete.

6. Nejčastější chyby

• Vrtání s příklepem. Je to nejčastější důvod, proč kotva nedrží.
• Krátká hmoždinka určená do betonu. V duté cihle se nemá o co zapřít.
• Otvor s větším průměrem, vzniklý vykývaným vrtákem nebo tupým vrtákem.
• Příliš krátký vrut, který hmoždinku neroztáhne - nezauzluje.
• Chemická kotva bez sítka. Malta vyteče do dutin a kotva nedrží.
• Předčasné zatížení nebo přetažení matice u chemické kotvy.
• Náhražky místo kotvy, například silikon, sádra, montážní pěna nebo dřevěné špalíky. Nemají žádnou nosnost.
• Kotvení do spáry, hlavně u broušených bloků se systémem pero–drážka, kde ve svislé spáře není malta.

7. Praktické tipy

• Na těžší předměty použijte více kotev a zatížení mezi ně rozložte. Bojler nebo kuchyňskou linku vždy kotvěte chemicky.
• Pokud zeď neznáte, osaďte zkušební kotvu a zkuste ji zatížit nebo za ni silně zatáhnout.
• Nakupujte kotvy od zavedených výrobců např. Friulsider. Ke kotvám mají technické listy s nosností pro konkrétní typ zdiva.
• U kritických konstrukcí, jako je zábradlí, markýza nebo velké zatížení nad hlavou, nechte kotvení navrhnout nebo provést odborníkem.

Shrnutí: Vrtejte bez příklepu, používejte dlouhé univerzální nebo uzlovací hmoždinky a na těžké věci chemickou kotvu se sítkem. Pak bude kotvení do duté cihly spolehlivé a vytvoříte kvalitní kotevní spoj.
