Jak kotvit do betonu: typy kotev a postup krok za krokem

Beton patří k nejpevnějším podkladům pro kotvení. Aby spoj opravdu držel, musíte ale zvolit správnou kotvu, vyvrtat přesný otvor a hlavně ho pořádně vyčistit. Tento článek vysvětluje, jak na to u lehkých i těžkých břemen.

1. Než začnete: tři základní otázky

1. Co budete kotvit a jak je to těžké? Obrázek, polička, kuchyňská linka, TV držák, zábradlí nebo nosná konstrukce potřebují každý jinou kotvu.
2. Jak se bude spoj namáhat? Rozlišuje se tah (vytržení ze stropu), smyk (zatížení podél stěny) a dynamické zatížení (vibrace, houpání).
3. Jaký je beton? Jde o plný beton, nebo o dutinový panel, pórobeton či omítku na betonu? Je beton starý a drolivý, nebo nový? Pozor také na vlhké prostředí a venkovní použití.

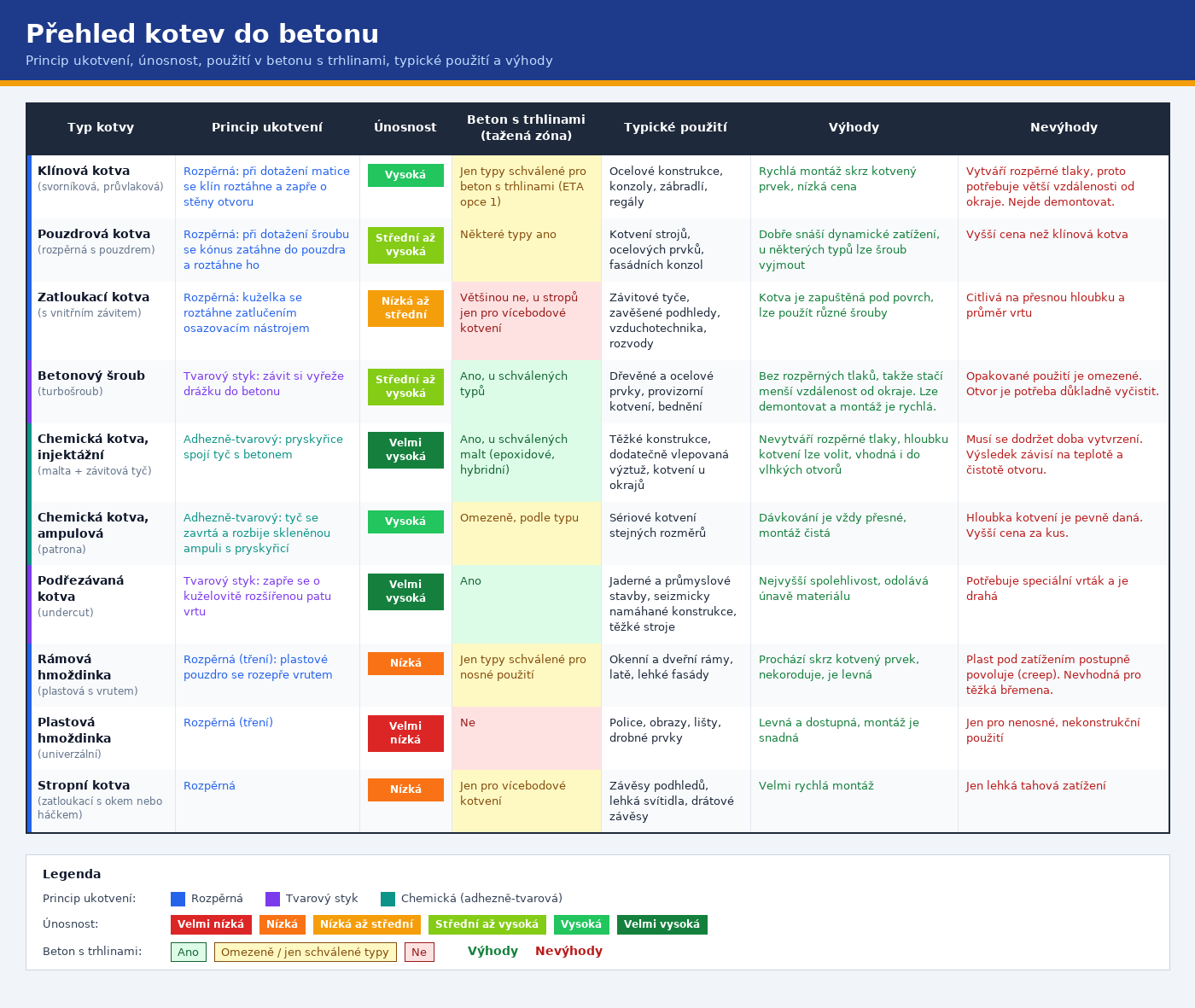

2. Přehled kotev do betonu

Tip: U nosných a bezpečnostně důležitých prvků (zábradlí, zavěšená břemena nad lidmi, markýzy) používejte kotvy s evropským technickým posouzením (ETA) a řiďte se tabulkami výrobce.

3. Potřebné nářadí a materiál

• příklepová vrtačka, u většího množství otvorů nebo větších průměrů vrtací kladivo (SDS-plus)
• vrták do betonu v průměru podle kotvy
• detektor kovů a vedení (doporučené)
• vodováha, metr, tužka
• pumpička na vyfoukání otvoru, drátěný kartáček, případně vysavač
• kladivo, klíč nebo momentový klíč, šroubovák či aku utahovačka
• u chemické kotvy aplikační pistole, směšovací tryska a závitové tyče s maticemi a podložkami
• ochranné brýle, respirátor a chrániče sluchu

4. Obecný postup kotvení do betonu (mechanické kotvy)

Krok 1: Zkontrolujte místo vrtání

Detektorem prověřte, jestli ve zdi nevedou elektrické kabely, voda nebo plyn. Vyhýbejte se svislým a vodorovným liniím nad vypínači a zásuvkami. Pokud vrták narazí na výztuž (armaturu), Pokud možno, nepřevrtávejte ji, hlavně ne u nosných prvků. Otvor posuňte o několik centimetrů vedle.

Krok 2: Rozměřte a označte otvory

Polohu otvorů zkontrolujte vodováhou. Dodržte minimální vzdálenost od okraje betonu a mezi kotvami, kterou udává výrobce. Obvykle jde o několikanásobek hloubky ukotvení. Kotva příliš blízko hrany může beton odštípnout.

Krok 3: Vyvrtejte otvor

• Průměr vrtáku musí přesně odpovídat údaji na kotvě (např. M8 kotva = vrták 8 mm, u hmoždinky podle jejího průměru).
• Hloubku nastavte dorazem. Obecně platí délka kotvy + 5–10 mm, přesný údaj najdete u výrobce.
• Vrtejte kolmo k povrchu, zpočátku bez příklepu, aby vrták „neujel“ a nepoškodil povrch. Potom zapněte příklep.
• U dlaždic či obkladu nejdřív provrtejte obklad bez příklepu vrtákem na keramiku.

Krok 4: Vyčistěte otvor

Tento krok se často podceňuje, přitom prach v otvoru výrazně snižuje nosnost. Otvor vyfoukejte pumpičkou, vykartáčujte a znovu vyfoukejte.

Krok 5: Osaďte kotvu

• Hmoždinka: zasuňte ji do otvoru, v případě potřeby lehce doklepněte, až bude zarovnaná s povrchem. Předmět přiložte a zašroubujte vrut vhodné délky a průměru.
• Průvlaková kotva: přiložte předmět, kotvu protáhněte otvorem v něm a aplikujte ji do betonu až po podložku.
• Betonový šroub: zašroubujte ho utahovačkou nebo klíčem přímo do otvoru, hmoždinku nepotřebuje.

Krok 6: Dotáhněte předepsaným momentem

Kovové kotvy dotahujte momentovým klíčem na hodnotu od výrobce a je uvíděna Nm. Přetažení může beton roztrhnout nebo poškodit závit. Nedotažená rozpěrná kotva se naopak neroztáhne a nedrží.

5. Postup u chemické kotvy

Chemické kotvení se hodí pro těžká břemena, pro kotvení blízko okraje a do staršího betonu.

1. Vyvrtejte otvor. Průměr bývá o 2–4 mm větší než závitová tyč (např. M10 = vrták 12 mm), hloubku určuje výrobce.
2. Důkladně otvor vyčistěte metodou „2× foukat, 2× kartáčovat, 2× foukat“. Otvor musí být bez prachu, na mokrý beton použijte maltu, která je pro něj schválená.
3. Připravte kartuši. Nasaďte směšovací trysku a první 2–3 výstřiky vytlačte mimo otvor, dokud nebude hmota stejnoměrně zbarvená.
4. Naplňte otvor od dna. Trysku zasuňte až na dno a při vytlačování ji pomalu vytahujte, aby nevznikly vzduchové bubliny. Otvor naplňte zhruba do 2/3.
5. Vložte závitovou tyč mírným otáčením až na dno. Malta by měla lehce vytéct u ústí otvoru, což znamená, že otvor je plný.
6. Nechte kotvu vytvrdnout a během té doby na ni nesahejte. Doba vytvrzení závisí na teplotě. Při 20 °C se obvykle pohybuje od desítek minut po několik hodin, v chladu je výrazně delší. Řiďte se tabulkou na kartuši.
7. Namontujte předmět a matici dotáhněte předepsaným momentem.

6. Nejčastější chyby

• Otvor není vyčištěný od prachu.
• Vrták má nesprávný průměr, otvor je vytlučený příklepem nebo „vyvrtaný do oválu“.
• Kotva je příliš blízko hrany nebo jiné kotvy.
• Použitá hmoždinka je příliš krátká nebo vrut příliš tenký.
• Kotva je přetažená nebo naopak nedotažená.
• Kotva je pozinkovaná, ale použitá venku nebo ve vlhku. Tam patří nerezová ocel (A4).
• Do dutinových stropních panelů se kotví jako do plného betonu. Na dutiny existují speciální kotvy.
• Chemická kotva se zatíží dřív, než stihne vytvrdnout.

7. Shrnutí

Správné kotvení do betonu stojí na čtyřech věcech: vhodné kotvě pro dané zatížení, přesně vyvrtaném otvoru, důkladném vyčištění a správném dotažení. Lehké předměty zvládnou kvalitní hmoždinky. Na těžší břemena použijte kovové kotvy nebo betonové šrouby, na nejnáročnější aplikace chemickou kotvu. Když jde o bezpečnost osob, vždy dodržujte údaje výrobce, případně se poraďte se statikem.
