Jak kotvit do asfaltu (živičných cest)?

Kotvení do asfaltu je specifická disciplína, se kterou se stavbaři a montážní firmy setkávají především při instalaci dopravního značení, sloupků, zábradlí, přenosných bariér, reklamních stojanů nebo technologických prvků na komunikacích a parkovištích. Asfalt (živičný povrch) má ale z pohledu kotvení úplně jiné vlastnosti než beton, a proto je potřeba k němu přistupovat jinak.

Proč je asfalt pro kotvení problematický

Asfalt je viskoelastický materiál – za horkých letních dnů měkne a „teče", v zimě naopak křehne. Navíc je to pouze krycí vrstva, nikoli nosná konstrukce. Pod ním se nachází podkladní vrstvy (štěrkodrť, mechanicky zpevněné kamenivo) a teprve ty případně přenášejí zatížení do zeminy. Klasická chemická nebo mechanická kotva, která by v betonu drtila dokonale, se v samotném asfaltu jednoduše „protáčí" nebo se v průběhu času vytrhne, protože:

• Asfalt nemá dostatečnou pevnost v tahu a tlaku pro roznos zatížení z kotvy.
• Teplotní roztažnost asfaltu je mnohonásobně vyšší než u kovu nebo betonu.
• Vrstva asfaltu bývá tenká (obvykle 4–10 cm), takže kotva nemá kam „zabrat".

Z toho plyne základní pravidlo: kotvit se má vždy do podkladu pod asfaltem, nikoli do asfaltu samotného.

Základní postup kotvení

1. Průzkum skladby vozovky

Před zahájením prací je nutné zjistit tloušťku asfaltové vrstvy a typ podkladu (beton, štěrkodrť, zhutněná zemina). To lze zjistit vývrtem jádrovým vrtákem nebo z projektové dokumentace komunikace.

2. Vyvrtání otvoru skrz asfalt do podkladu

Použije se diamantové jádrové vrtání nebo příklopné vrtací kladivo s SDS/SDS-max vrtákem. Vrt musí projít celou asfaltovou vrstvou a zasáhnout minimálně 100–150 mm do podkladu (betonu, štěrkodrti nebo přímo do zeminy, pokud se použije hlubší kotva).

3. Vyčištění vrtu

Otvor je nutné důkladně profouknout a vykartáčovat – prachu a drobného kameniva z asfaltu bývá v otvoru hodně a snižuje přídržnost chemické malty.

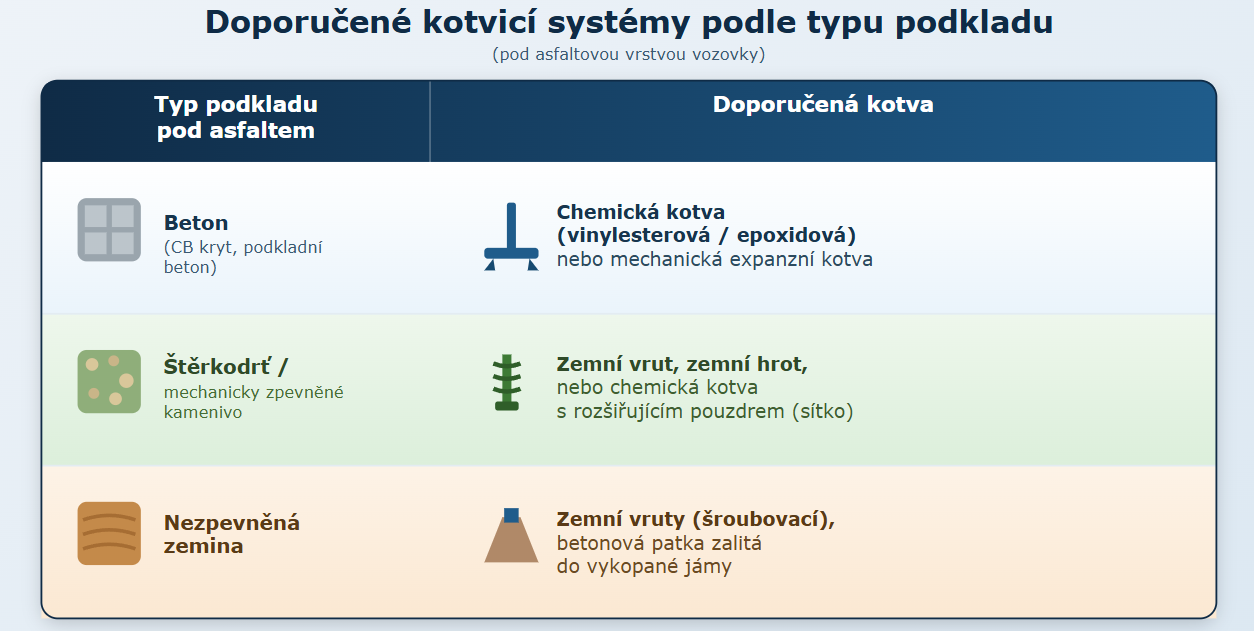

4. Volba kotvícího systému

Podle podkladu a zatížení se vybírá:

5. Instalace kotvy

• U chemických kotev se vstřikuje malta do vrtu, vkládá se závitová tyč nebo pouzdro, dodržuje se technologická přestávka na vytvrzení (dle teploty 20 min až několik hodin).
• U mechanických kotev se šroubuje/zarazí expanzní pouzdro a dotahuje se předepsaným momentem.
• U zemních vrutů se prvek přímo šroubuje skrz asfalt do podloží pomocí hydraulického nebo ručního pohonu.

6. Utěsnění prostupu asfaltem

Mezera mezi kotvou/sloupkem a okrajem vrtu v asfaltu se zatmelí trvale pružným asfaltovým nebo polyuretanovým tmelem, aby do konstrukce nezatékala voda, která by způsobila promrzání a degradaci podkladu (mrazové kapsy).

7. Finální dotažení a kontrola

Po vytvrzení malty se provede dotažení na předepsaný utahovací moment a vizuální/zatěžkávací kontrola.

Alternativní řešení – kotvení bez vrtání

Pro lehčí a dočasné konstrukce (dopravní značky, zábrany, reklamní stojany) se často volí řešení, která asfalt vůbec nenarušují:

• Zátěžové patky/sokly – betonové nebo plastové bloky plněné pískem/vodou, na které se prvek pouze postaví a sešroubuje.
• Lepené kotvy (povrchové) – kovová patka přilepená k povrchu polyuretanovým či epoxidovým lepidlem, vhodné pro nízké zatížení a dočasné instalace.
• Objímky a svorky na obrubníky nebo stávající konstrukce.

Tato řešení jsou rychlejší, nevyžadují zásah do komunikace a neporušují povolení správce komunikace.

Omezení a rizika

• Nelze spoléhat na pevnost samotného asfaltu – pro jakékoliv trvalé a zatěžované kotvení je nutné dostat se minimálně do podkladní vrstvy.
• Teplotní citlivost – v létě při vysokých teplotách povrchu (přes 50 °C) asfalt měkne a mechanické kotvy mohou klesat; práce se provádí raději v chladnějších částech dne.
• Povolení správce komunikace – u veřejných silnic a chodníků je zásah do vozovky obvykle podmíněn povolením zvláštního užívání komunikace a případně musí respektovat uložené inženýrské sítě.
• Inženýrské sítě – před vrtáním je nutné ověřit polohu podzemních vedení (plyn, elektřina, voda), typicky přes vyjádření správců sítí.
• Zatékání vody – neošetřený prostup kotvou bývá nejčastější příčinou následného poškození – voda zmrzne a asfalt kolem otvoru se rozpadá.
• Nosnost podkladu – pokud je podklad pod asfaltem zvětralý, podmáčený nebo nedostatečně zhutněný, žádná kotva nebude držet spolehlivě bez úpravy podloží.
• Záruky a odpovědnost – u komunikací ve vlastnictví obce/kraje/státu může neschválený zásah vést k sankcím nebo povinnosti uvést vozovku do původního stavu.

Shrnutí

Kotvení do asfaltu v pravém slova smyslu neexistuje – správný postup je vždy prokotvit tenkou asfaltovou vrstvu a zakotvit do pevného podkladu pod ní (beton, štěrkodrť nebo zpevněná zemina), případně zvolit povrchové nebo zátěžové řešení, pokud nosnost a zatížení konstrukce dovolují instalaci bez zásahu do vozovky. Klíčové je:

1. zjistit skladbu vozovky,
2. provrtat skrz asfalt do podkladu,
3. zvolit kotvu podle typu podkladu a zatížení,
4. důsledně utěsnit prostup proti vodě,
5. respektovat povolení správce komunikace a polohu sítí.

Dodržením tohoto postupu se předejde nejčastějším problémům – uvolnění kotvy, propadání konstrukce a poškození vozovky vlivem zamrzající vody.
