Výběr správného typu kotvy
Kotevní technika patří mezi klíčové prvky stavební a montážní praxe – spolehlivost celé konstrukce často stojí a padá právě na správně zvoleném kotvicím prvku. Přestože se jedná o na první pohled drobnou součástku, chyba při výběru kotvy může mít fatální následky – od uvolnění fasádních obkladů až po zřícení těžkých technologických zařízení. V tomto článku se podíváme na to, podle jakých kritérií kotvu vybírat a jaké typy jsou k dispozici.
Proč je výběr kotvy tak důležitý
Kotva přenáší zatížení z připevňovaného prvku (konzoly, regálu, fasádního systému, technologie) do podkladu. Pokud je zvolena nesprávně – ať už typově, nebo rozměrově – nemusí být schopna toto zatížení bezpečně přenést, zvláště v kombinaci s dynamickým namáháním, vibracemi nebo trhlinami v betonu.
Hlavní kritéria pro výběr
1. Druh a kvalita podkladu
Základním vstupním parametrem je materiál, do kterého se bude kotvit:
• Beton (prostý i železobetonový, s trhlinami nebo bez trhlin)
• Zdivo plné (cihla, vápenopískové bloky)
• Zdivo děrované nebo dutinové (tvárnice, příčkovky)
• Pórobeton (např. Ypong, Porfix)
• Ocel (kotvení do ocelových konstrukcí)
• Sádrokarton a lehké konstrukce
Pro každý typ podkladu existují kotvy specificky vyvinuté – kotva určená pro plný beton nemůže spolehlivě fungovat v dutinové cihle a naopak.
2. Velikost a druh zatížení
Je třeba rozlišovat:
• Statické zatížení (stálá konzola, nosník)
• Dynamické a cyklické zatížení (stroje, dopravní zatížení, vibrace)
• Tahové, smykové nebo kombinované namáhání
• Seizmické zatížení (u konstrukcí v seizmicky aktivních oblastech)
Dynamicky namáhané spoje vyžadují kotvy s certifikací pro únavové zatížení, nikoli běžné mechanické kotvy.
3. Bezpečnostní třída aplikace
Rozlišujeme mezi:
• Nekonstrukčními aplikacemi (např. upevnění lehkých předmětů, kde selhání nezpůsobí škodu na zdraví ani majetku)
• Konstrukčními aplikacemi (nosné prvky, zábradlí, technologie), kde je nutné použít kotvy s evropským technickým posouzením (ETA) a schopnost prokázat výpočtem jejich únosnost.
4. Prostředí a životnost
Důležitá je také expozice prvku:
• Vnitřní prostředí vs. venkovní (vlhkost, UV záření)
• Agresivní prostředí (chemický průmysl, bazény, přímořské oblasti) – nutnost nerezové oceli A4 nebo speciálních povrchových úprav
• Požadovaná životnost kotvení (dočasná vs. trvalá instalace)

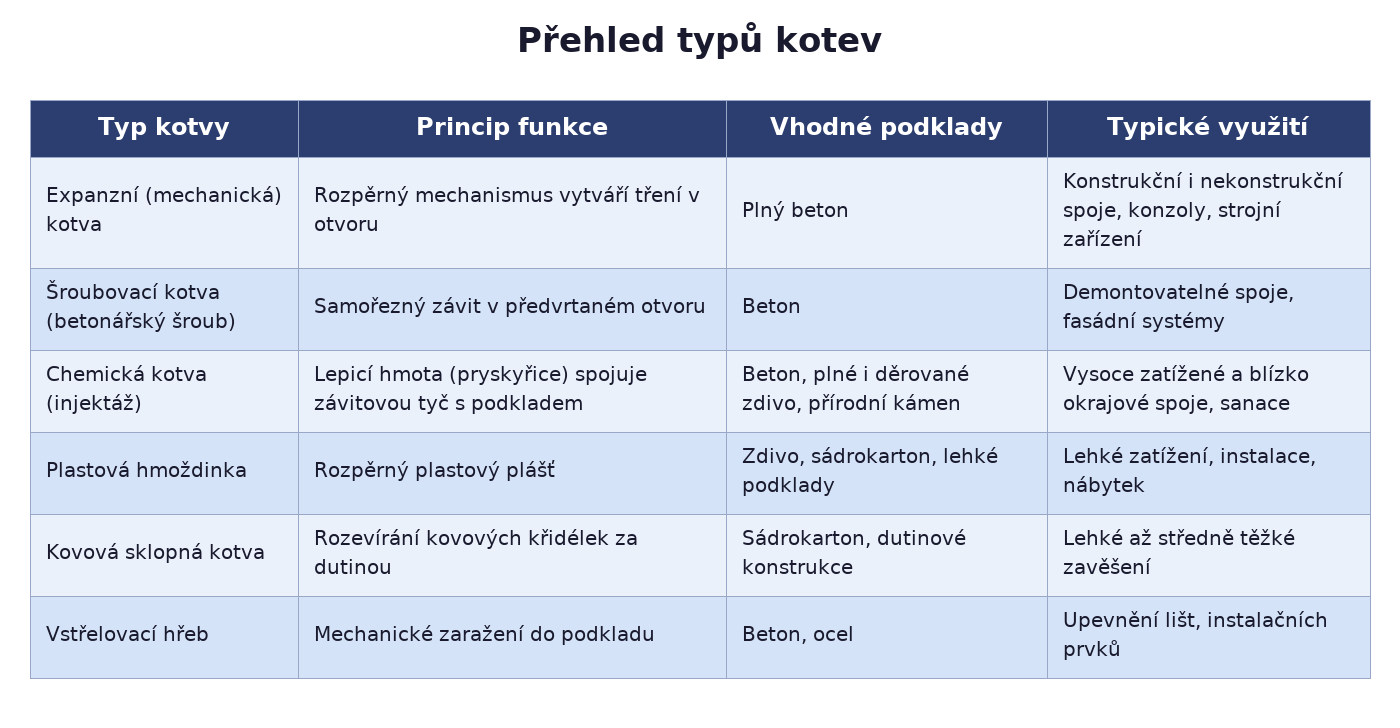

Přehled základních typů kotev
Postup při výběru krok za krokem
1. Identifikujte podklad – proveďte sondu nebo si vyžádejte projektovou dokumentaci.
2. Stanovte zatížení – velikost, směr (tah/smyk) a charakter (statické/dynamické).
3. Určete bezpečnostní třídu – zda jde o konstrukční spoj vyžadující ETA schválení.
4. Zvolte materiál kotvy podle prostředí (ocel, pozinkovaná ocel, nerez A2/A4).
5. Proveďte výpočet únosnosti – ideálně pomocí softwaru výrobce (např. Hilti PROFIS, Fischer FIS, MKT) s ohledem na okrajové vzdálenosti a rozteče.
6. Respektujte montážní předpisy – průměr a hloubka vrtání, čistota otvoru, utahovací moment.
Časté chyby při výběru kotev
• Použití expanzní kotvy v podkladu s trhlinami, kde dochází ke ztrátě předpětí.
• Podcenění vlivu blízkosti okraje konstrukce nebo sousedních kotev (skupinový efekt).
• Ignorování korozní odolnosti v agresivním prostředí.
• Výběr kotvy pouze podle ceny bez ověření technického listu a ETA.
Shrnutí
Správná volba kotvy není jen otázkou vhodného průměru a délky, ale komplexním posouzením podkladu, zatížení, prostředí a bezpečnostních požadavků. V konstrukčních aplikacích je vždy nutné vycházet z platných technických osvědčení a provést výpočet únosnosti – improvizace se v tomto oboru nevyplácí.
