Nosnost a zatížení v kotevní technice
Správný výběr a dimenzování kotev patří k nejdůležitějším úkolům při navrhování konstrukcí upevněných do betonu, zdiva nebo jiných podkladních materiálů. Pochopení pojmů nosnost a zatížení je základem pro bezpečné a dlouhodobě funkční kotvení.
Co je zatížení
Zatížení představuje všechny síly a vlivy, které působí na kotvu a přes ni se přenášejí do podkladního materiálu. V praxi se zatížení dělí podle několika hledisek:
Podle směru působení:
• Tahové zatížení – síla působící kolmo od podkladu, snaží se kotvu vytáhnout ven
• Smykové (střihové) zatížení – síla působící rovnoběžně s povrchem podkladu
• Kombinované zatížení – současné působení tahu a smyku, nejčastější případ v praxi
• Ohybové zatížení – vzniká u delších kotev nebo při excentrickém uchycení
Podle charakteru v čase:
• Statické zatížení – stálé, neměnné (např. vlastní tíha konstrukce)
• Dynamické zatížení – proměnné, rázové nebo vibrační (např. doprava, stroje, vítr)
• Seismické zatížení – vyvolané zemětřesením, vyžaduje speciálně certifikované kotvy
• Únavové zatížení – opakované cyklické namáhání, typické u strojů a mostních konstrukcí
Co je nosnost

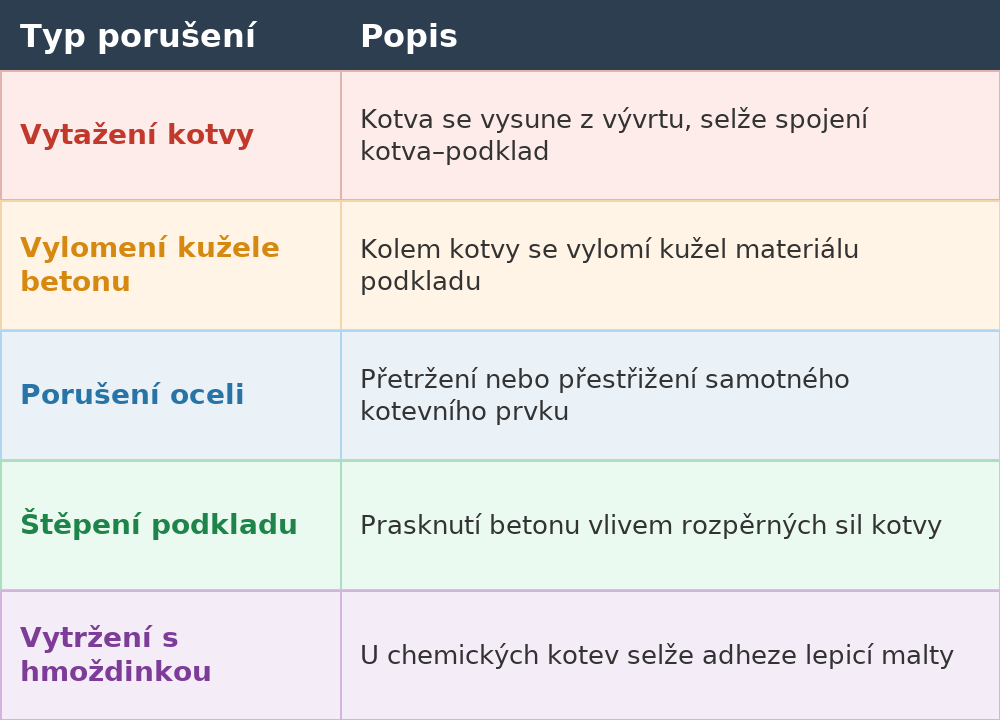

Nosnost kotvy udává maximální sílu, kterou je spoj schopen přenést, aniž by došlo k poruše. Rozlišujeme několik typů nosnosti podle toho, co selhává jako první:
Výrobci udávají charakteristickou únosnost (zjištěnou zkouškami), ze které se po aplikaci dílčích součinitelů bezpečnosti vypočítá návrhová únosnost – hodnota, se kterou se reálně počítá v projektu.
Faktory ovlivňující nosnost
• Materiál a pevnost podkladu – prostý beton, beton s trhlinami, plné nebo děrované zdivo – každý má jinou nosnost
• Hloubka kotvení – čím hlubší kotvení, tím zpravidla vyšší únosnost
• Okrajové vzdálenosti a rozteče – blízkost hrany konstrukce nebo sousední kotvy nosnost snižuje
• Tloušťka podkladního prvku – tenké prvky omezují možnost vytvoření únosného kužele
• Teplota a vlhkost – zejména u chemických kotev ovlivňují tuhnutí a dlouhodobou pevnost
• Koroze a stárnutí materiálu – snižuje nosnost v průběhu času, řeší se volbou vhodné třídy oceli nebo povrchové úpravy
Bezpečnostní součinitele
Nosnost se nikdy nevyužívá na 100 %. Mezi charakteristickou únosností a skutečným provozním zatížením musí zůstat bezpečnostní rezerva, která pokrývá:
• nepřesnosti při montáži,
• kolísání kvality podkladu,
• nepředvídané špičky zatížení,
• stárnutí materiálu.
Výpočet se v Evropě obvykle provádí podle ETAG 001 / EAD a navazující evropské technické normy EN 1992-4, které stanovují jednotnou metodiku pro posuzování kotev v betonu.
Praktická doporučení
1. Vždy vycházet z technického listu konkrétní kotvy od výrobce, nikoli z obecných tabulek.
2. Zohlednit skutečný stav podkladu (trhliny, stáří betonu, vlhkost).
3. Při kombinovaném zatížení (tah + smyk) použít interakční vzorec doporučený výrobcem.
4. U dynamického nebo seismického zatížení volit certifikované kotvy s příslušným schválením.
5. V případě pochybností nechat návrh posoudit statikem.
Shrnutí
Zatížení je síla, která na kotvu působí, nosnost je síla, kterou kotva dokáže bezpečně přenést. Bezpečný kotevní spoj vzniká tehdy, když je návrhová nosnost vždy vyšší než návrhové zatížení, a to s dostatečnou rezervou zohledňující podmínky konkrétní aplikace.
