Kdy použít sítko pro chemickou kotvu?
Co sítko vlastně dělá
Sítko (síťková objímka, perforované pouzdro) je trubička z plastu nebo kovového pletiva, kterou vložíte do vyvrtaného otvoru a teprve do ní vytlačíte chemickou maltu. Plní tři funkce:
1. Zadrží hmotu v otvoru – v dutině by malta jinak zatekla pryč a spotřeba by byla nekontrolovatelná.
2. Vytvoří mechanický klíč – hmota prostoupí oky sítka a v dutinách/za stěnkami cihly vytvoří "hřibovité" rozlití, které kotvu ukotví tvarově, ne jen lepivostí.
3. Chrání křehký podklad – rozloží tlak a zabrání rozpírání tenkých stěnek děrované cihly.
Kdy sítko použít
- Děrované cihly (Porotherm, CDm, THERM bloky) Ano – vždy Bez sítka hmota zmizí v dutinách, únosnost je nahodilá
- Duté betonové tvárnice, škvárobeton Ano Tenké stěnky, nutný tvarový klíč
- Děrované vápenopískové bloky Ano
- Dutinové stropní panely (Spiroll) Ano, s omezením Jen dle ETA výrobce, pozor na polohu dutin a předpínací výztuže
- Plné cihly, plné vápenopískové bloky Ne Sítko přeruší přímý kontakt malty s betonem
- Beton (plný, i trhlinový) Ne Sítko zde únosnost snižuje – přeruší přímý kontakt malty s betonem
- Přírodní kámen, plný pevný podklad Ne Kotví se přímo
- Pórobeton (Ytong) NE Používají se speciální šroubovací kotvy nebo systémy s vlastní ETA pro AAC
Kdy sítko naopak nesmí přijít
• Do plného betonu při kotvení podle ETA pro beton – parametry únosnosti platí pro lepení přímo na stěnu vrtu.
• Tam, kde schválení systému (ETA / technický list) sítko pro daný podklad nepřipouští, nebo předepisuje jiný typ objímky, než máte k dispozici. Kombinovat sítko značky A s maltou značky B je mimo schválení.
• U kotvení s požadavkem na požární odolnost, seizmiku nebo dynamické zatížení, pokud to konkrétní ETA výslovně nepokrývá.

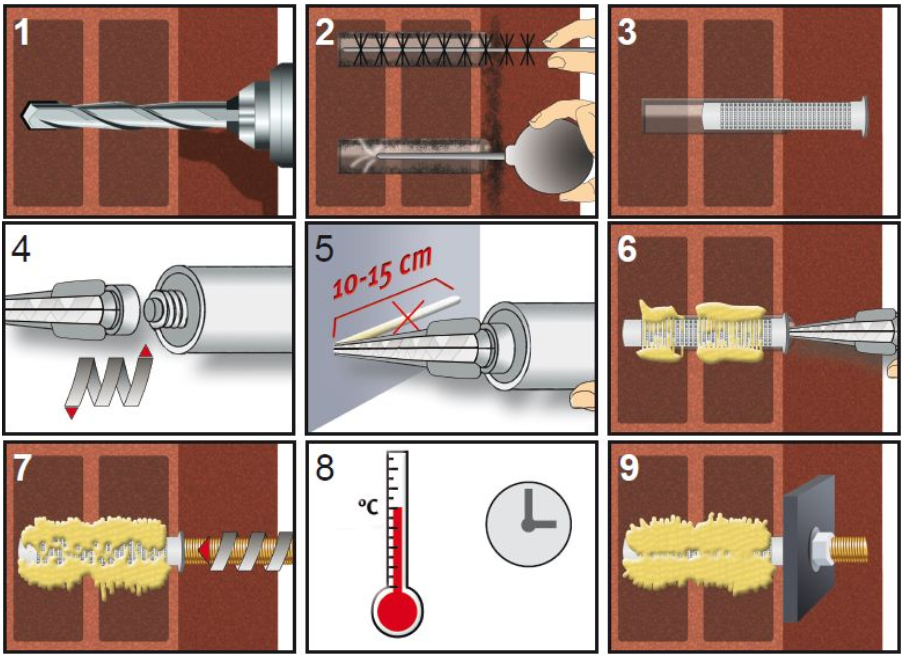

Správný postup montáže
1. Vrtání: do děrovaných cihel rotačně, bez příklepu (příklep vyláme žebra a rozbije dutiny). Průměr vrtáku = vnější průměr sítka, ne průměr závitové tyče. Hloubka: o něco větší než délka sítka, aby šlo zasunout na doraz.
2. Čištění: vyfoukání a kartáč jen opatrně – u dutin nemá smysl foukat nasucho příliš, hlavně odstraňte prach z ústí a stěn. Nikdy nevyplachovat vodou.
3. Vložení sítka na doraz, límeček zarovnaný s lícem zdiva (u omítky se sítko osazuje do nosného zdiva, ne do omítky – použijte prodlužovací pouzdro).
4. Našroubovat směšovač
5. Výtlak malty: nejprve vytlačit a vyhodit prvních cca 10 cm směsi (nepromíchaná)
6. Plnit ode dna sítka a směšovač postupně vytahovat. Zaplnit celé sítko.
7. Závitová tyč: zasunout pomalým otáčivým pohybem až na dno, aby se hmota rozvedla do ok. Přebytek musí mírně vytéct u límce – to je kontrola, že je otvor plný.
8. Vytvrzení: nezatěžovat, neutahovat matici do uplynutí doby vytvrzení dle teploty podkladu (při +5 °C násobně déle než při +20 °C).
9. Utahovat momentovým klíčem na předepsaný moment, který je u zdiva výrazně nižší než u betonu.
Na co si dát pozor v návrhu
• Únosnost ve zdivu se nepočítá tabulkově jako v betonu. Hodnoty jsou vázané na konkrétní typ cihly. Pokud typ zdiva neodpovídá tomu v ETA, je na místě tahová zkouška na stavbě (obvykle se zkouší 5 kotev a počítá se s podílem z dosažené průměrné/nejnižší síly).
• Rozteče a okrajové vzdálenosti jsou ve zdivu větší než v betonu – zpravidla min. jedna celá cihla mezi kotvami a od volného okraje či ložné spáry. Nekotvěte do styčné spáry ani do rohu bloku.
• Hloubka kotvení musí přejít přes vnější stěnku bloku do dalšího žebra; u kotvení jen do první skořepiny je únosnost minimální.
• Materiál sítka: plastové pro běžné použití, kovové (mosazné/ocelové pletivo) tam, kde se vyžaduje vyšší teplotní odolnost nebo to předepisuje ETA.
• Sítko neřeší měkký podklad – do rozpadlé staré cihly nebo vlhkého vápenného zdiva nepomůže ani to.
