Jak použít chemickou kotvu?


Co je chemická kotva

Je to dvousložková injektážní malta (vinylester, epoxidakrylát nebo čistá epoxidová pryskyřice) v kartuši se statickým směšovačem. Vytlačí se do vyvrtaného otvoru, do ní se zasune závitová tyč nebo betonářská výztuž a po vytvrzení drží spojení chemickým lepením + tvarovým spojením. Oproti mechanické kotvě nevyvíjí rozpěrný tlak — proto je vhodná blízko okrajů, do dutých materiálů a do starších/slabších podkladů.

Co budete potřebovat

• Kartuši s maltou + vytlačovací pistoli (na koaxiální kartuše běžná silikonová pistole nestačí, potřebujete pistoli se dvěma písty)

• Statický směšovač (mixér) — bývá v balení, na každé přerušení práce jeden nový!

• Vrtačku s příklepem / vrtací kladivo a vrták správného průměru

• Čisticí kartáč na otvory (ocelový, průměr větší než otvor) a pumpičku / kompresor na vyfoukání

• Závitovou tyč, výztuž nebo vnitřní závitové pouzdro, podložku, matici

• Do dutých materiálů (děrovaná cihla, pórobeton, dutinové stropy): sítko / síťovou punčošku

• Momentový klíč, ochranné brýle a rukavice

Volba průměru a hloubky

Vždy platí údaje z technického listu (ETA) daného výrobku. Orientační hodnoty pro plný beton:

Minimální osová vzdálenost mezi kotvami ≈ 5× hloubka kotvení, vzdálenost od okraje ≈ 2,5× hloubka kotvení (menší hodnoty znamenají redukci únosnosti).

Postup krok za krokem

1. Vyvrtejte otvor: Kolmo k povrchu, na plnou hloubku. Do plného betonu příklepem, do děrovaných cihel, pórobetonu a starého zdiva vrtejte bez příklepu (rotačně) — příklep by rozbil vnitřní žebra. Hloubku si označte páskou na vrtáku.

2. Vyčistěte otvor — nejdůležitější krok: Neodstraněný prach snižuje únosnost i o 60 %. Standardní pravidlo 2 × 2 × 2:

• 2× vyfoukat stlačeným vzduchem / pumpičkou od dna otvoru

• 2× vykartáčovat ocelovým kartáčem (kartáč musí o stěny drhnout, zasunout až na dno, zpět s otáčením)

• 2× znovu vyfoukat

Pro otvory nad Ø 20 mm nebo hlubší než 250 mm se používá 4 × 4 × 4. Při vrtání mokrou cestou musí být otvor následně vysušen podle pokynů výrobce.

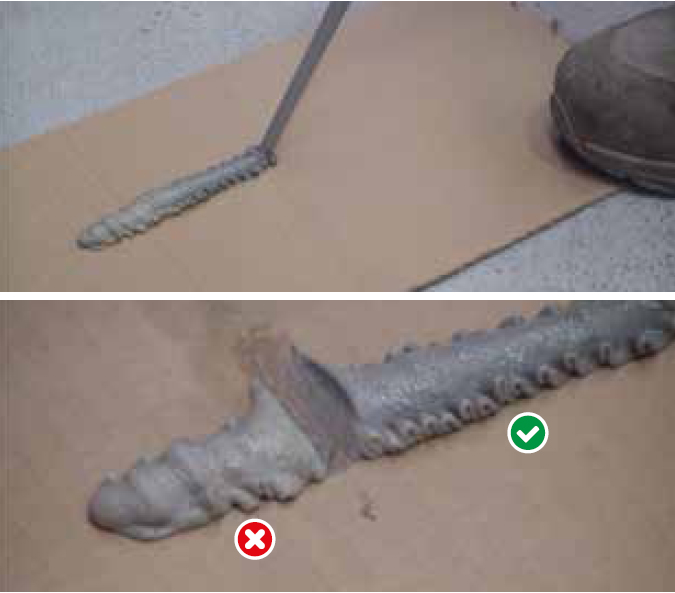

3. Připravte kartuši: Sejměte uzávěr, našroubujte statický směšovač, vložte do pistole. Vytlačte první 5–10 cm malty mimo otvor (množství je uvedeno na kartuši) — dokud nemá hmota jednotnou barvu. První dávka je nedokonale promíchaná a nevytvrdne.

4. Vytlačte maltu do otvoru: Zasuňte směšovač (u hlubokých otvorů s prodlužovací trubičkou) až na dno a vytlačujte maltu, přičemž hubici pomalu vysouvejte ven. Tím zabráníte uzavření vzduchových bublin. Naplňte přibližně 2/3 objemu otvoru — správné množství poznáte podle toho, že při zasouvání tyče malta lehce vyteče kolem.

Do dutých materiálů nejdřív vložte do otvoru sítko a maltu vytlačte do něj až zcela po okraj.

5. Osaďte tyč: Do doby zpracovatelnosti (gel time) zasuňte čistou, odmaštěnou tyč lehkým otáčivým pohybem až na dno. Otáčení vytlačí vzduch a obalí závit. Zkontrolujte kolmost/polohu, přebytek malty setřete.

6. Nechte vytvrdnout — bez zatížení a bez dotyku: Do úplného vytvrzení s tyčí nehýbejte. Orientační časy pro vinylesterové malty naleznete na obalu kartuše.

Ve vlhkém otvoru nebo při vrtání mokrou cestou dobu vytvrzení zdvojnásobte.

7. Dotáhněte Až po plném vytvrzení nasaďte podložku a matici a dotáhněte momentovým klíčem na hodnotu z technického listu (např. M12 ≈ 60 Nm). Přetažení může kotvu vytrhnout.

Časté chyby

• Nedostatečné čištění otvoru — jednoznačně nejčastější příčina selhání

• Vynechané úvodní vytlačení → nepromíchaná malta, která nikdy nevytvrdne



• Vytlačování od ústí otvoru místo ode dna → vzduchové kapsy

• Použití příklepu do dutých cihel nebo vynechání sítka

• Manipulace s tyčí během vytvrzování

• Práce s kartuší studenější než +5 °C (kartuši temperujte, ne podklad)

• Znovupoužitý směšovač po pauze delší než je gel time

Praktické poznámky

• Kartuši lze po přerušení práce uzavřít původním víčkem; ztuhlý směšovač před dalším použitím vyměňte.

• Nesnažte se zatuhlý směšovač opětovně "protlačit". Tlak pistole poškodí kartuši a produkt se stává nepoužitelným

• Zbytky malty odstraníte za čerstva hadrem, po vytvrzení už jen mechanicky.

• Nejen pro zavěšení do podhledu (tah proti směru gravitace) používejte pouze výrobky s ETA schválením pro stropní montáž a tyč zajistěte klínem proti vysunutí.

• Čistá epoxidová malta má vyšší únosnost a delší životnost, ale výrazně pomalejší vytvrzení a hůř se zpracovává v chladu; vinylester je univerzálnější pro běžné použití.
