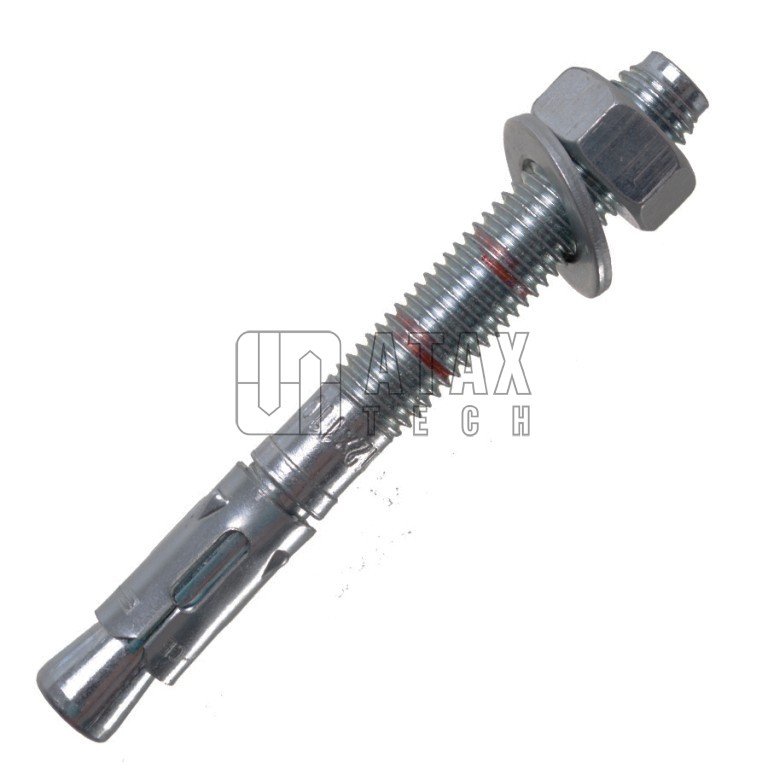

Průvlaková kotva NWS-CEX4 M12 x 90 INOX pro velké zatížení

Průvlaková kotva BOSSONG ITALY NWS-CEX4 M12 x 90 INOX - CERTIFIKACE ETA v EU

Proč koupit ocelovou průvlekovou kotvu NWS-CEX4 - popis:
Technologicky vyspělá, s nucenou expanzí, vysokou užitnou hodnotou v celonerezovém provrdení a přijatelnou cenou, to je ocelová kotva NWS-CEX4. Fixační systém určený pro těžké kotvení v kvalitním betonu v agresivním prostředí. Lisovaný kužel je součástí svorníku, který za pomoci pevnostní šestihranné matice rozevírá prodloužený ocelový nákružek, povrchově upravený zinkem, vyrobený bezodpadovou technologií. Je opatřen výstupky, zajišťující ocelové kotvě NWS-CE maximální ochranu proti protočení. Jednoduchá a přesná montáž průvlekové kotvy  nabízí pohodlnou práci i v náročných podmínkách. Pro znázornění hloubky kotvení je vybavena černenými proužky, které ukazují správné zakotvení  Spotřebujte výhodný poměr užitné hodnoty a ceny, aplikujte ocelové kotvy NWS-CEX4

Použití:
Expanzní ocelová průvleková kotva pro těžká kotvení do betonu a kamene. Nepoužívat v dutinových materiálech! Nezaměňujte tento druh pevnostní kotvy s plechovými výrobky, které mají podstatně tenší stěnu pláště, a proto se v otvoru méně roztahují a mají i menší nosnosti. Používejte bezpečnostní koeficient alespoň 3. Tzn., výtažnou hodnotu dělte třemi. Mějte na paměti, že ocelové kotvy se používají i na místech, kde je pohyb lidí.

Značení ocelových kotev v názvu - příklad:

M 16 x 175 / 53
metrický závit x celková délka / max. tloušťka přípoje

Postup montáže:
1. Vyvrtat přesný otvor přes připojovaný předmět(průměr kotvy = průměr vrtáků)
2. Vyvrtaný otvor důkladně vyčistit od zbytků vrtaného materiálu - NUTNÉ!
3. Osadit kotvu jemným poklepem kladiva - nepoužívat násilí, možnost zničení závitů
4. Dotáhnout kotvu na požadovaný moment Tinst - viz. technický liit.
5. Výtažné hodnoty, uvedené v technickém listě, jsou maximální. Používejte proto bezpečnostní koeficient 2 - 3.



Certifikace:



Prohlášení o vlastnostech - DoP:

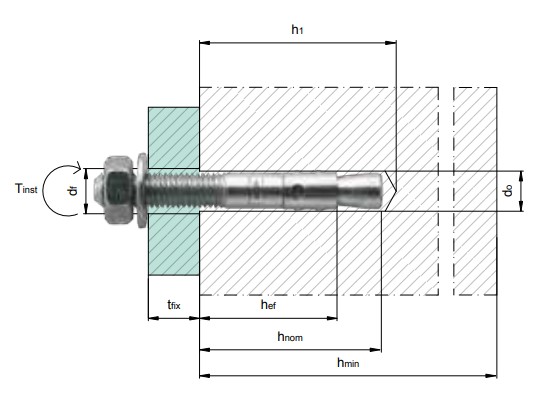

Ocelová kotva NWS-CEX4 - LEGENDA:

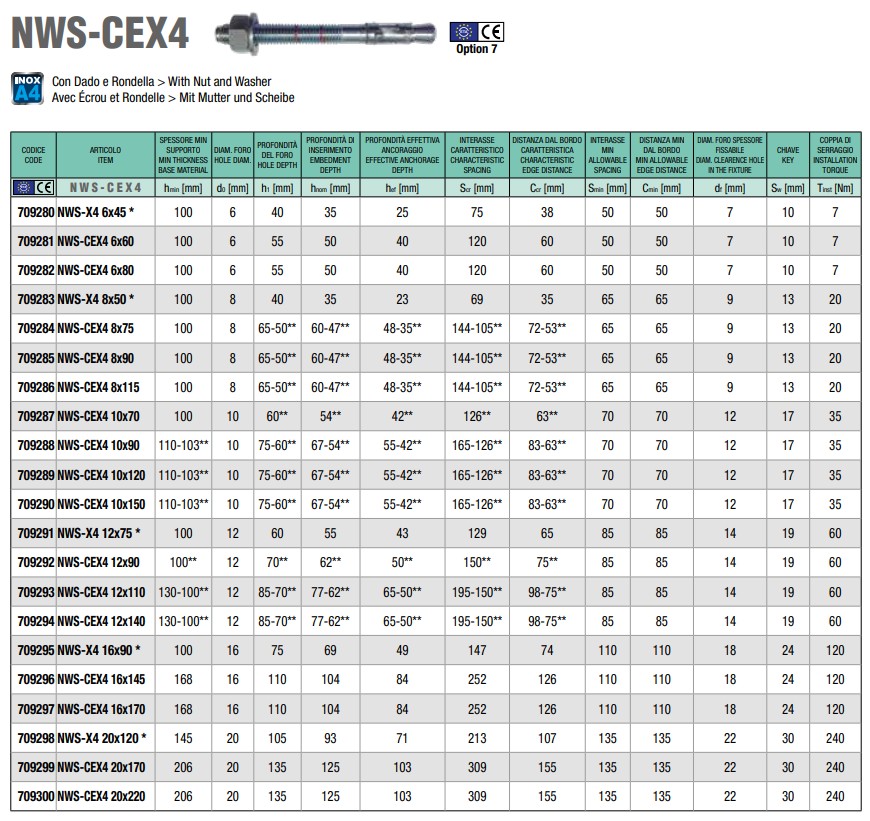

Rozměry:

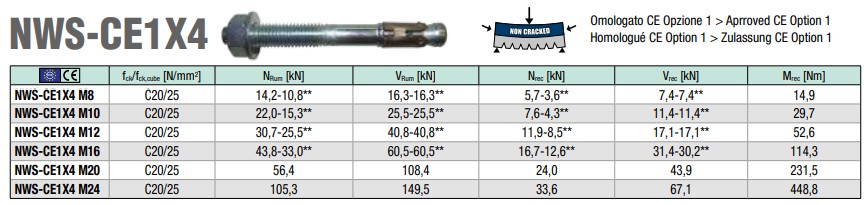

Doporučená zatížení:

** Snížená hloubka kotvení. 1kN = cca 100 kg. V nom = doporučené zatížení ve střihu. N nom = doporučené zatížení v tahu.
V run a N run = max. zatížení = destrukce kotvy nebo betonu.

Příklad aplikace:
